iECHO, Troqueladoras digitales automáticas modelo PK

La serie de troqueladoras digitales automáticas PK de iECHO, conforman un sistema de troquelado digital inteligente diseñado para gráfica, avisos, packaging, puntos de venta, etc., especialmente orientada a la producción de muestras y producción en cortos tirajes. El avanzado sistema control para movimientos en 6 ejes en alta velocidad de iECHO puede realizar rápidamente y en forma precisa procesos tales como corte, medio corte, plisado, prepicados, marcado, etc., todas las funciones en una misma máquina. El modelo está equipado con un sistema de alimentación automática y un sistema visual HD de posicionamiento mediante una cámara CCD, permitiendo así una producción totalmente automática. De manera de asistir a los clientes para producir fácilmente productos de alta calidad y valor agregado en forma precisa, innovadora y única. Todo esto en un espacio reducido.

Opciones de formato y funcionalidad

La línea PK de iECHO se compone de 5 equipos, dos equipos PK-0604, con un formato máximo de 600x400mm, dos modelos PK-0750 con un formato máximo de 750×530 mm y la nueva PK-1209 Pro Max con un formato máximo de material de 1.200×900 mm. Los dos primeros modelos cuentan con la variante Plus, la que cuenta con un cabezal de corte oscilante que amplía la gama de productos posibles de cortar, permitiendo el corte de corrugados, planchas foam y otros materiales normalmente usados en trabajos de POP o de comunicación visual. La PK-1209 Pro Max cuenta con un cabezal con 5 herramientas, corte normal, medio corte, plisado, corte oscilante y corte reforzado.

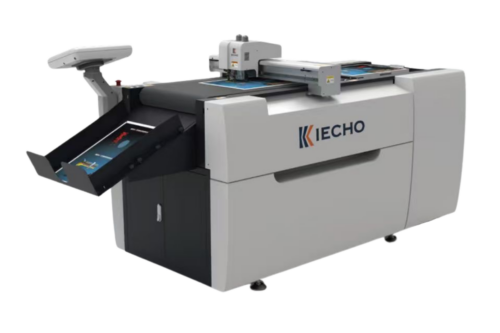

iECHO PK0604

Características

• Cuchillo electrónico Oscilantes de alta frecuencia (modelo Plus y PK1209 Pro Max). Permite cortar una mayor variedad de materiales y espesores
• Combina en forma inteligente herramientas de corte/plisado/dibujo. Resuelve todos sus requerimientos creativos
• Sistema preciso de registro y posicionamiento automático. Con un sistema de cámara CCD de alta definición realiza un posicionamiento preciso y automático sobre el material.
• Sistema de manejo mediante códigos de barra. Leyendo el código de barras impreso en el trabajo accede al programa de operación asociado.
• Sistema de alimentación automática. Permite una operación más eficiente.
• Cabezal con tres o cuatro (plus) herramientas. Dos herramientas de corte, una de plisado y opcionalmente la de corte oscilante.
• Cabezal con cinco herramientas en la PK1209 Pro Max; corte normal, medio corte, plisado, corte oscilante y corte reforzado.

Características Técnicas

ALIMENTADOR AUTOMÁTICO
• Capacidad de Alimentación Hasta 12 cm., equivale a 400 pliegos de 250 gr.
• Tamaño de Papel Máximo PK-0604: 600 mm x 400 mm
• Tamaño de Papel Máximo PK-0705: 750 mm x 530 mm
• Tamaño de Papel Máximo PK-1209: 1.200 mm x 900 mm

CONTROL DE CORTE
• 2 Herramientas de corte con cuchilo, Una herramienta de plisado y una herramienta de corte oscilante (Plus) y corte reforzado (1209)
• Cuchillos de Acero de tungsteno
• Velocidad Máxima de Corte: 1,000 mm/segundo
• Grosor del Corte: Hasta 2 mm y hasta 6 mm en modelo Plus y 10 mm en PK 1209
• Tolerancia del Corte +/-0.1 mm
SOFTWARE Y CONEXIÓN
• Software (plataforma) y Controlador (requiere PC con Windows 10 o 7, Procesador i3 o mas alta, 4GM Ram o mas, 1 Ethernet port, 1 PCIe 1x o 16x disponible)
• Formato de Archivo PLT, DXF, HPGL y otros
SISTEMA DE REGISTRO
• Sistema de Registro con Camara CCD de alta definición
ENERGIA
• Voltaje 220V 50Hz
• Energía 4KW en PK 0604 y PK 0705; 6,5KW en PK 1209
• Dimensiones modelo PK-0604 2.350 mm x 900 mm x 1.150 mm
• Dimensiones modelo PK-0705 2.600 mm x 1.000 mm x 1.500 mm
• Dimensiones modelo PK-1209 3.200 mm x 1.500 mm x 1.150 mm
